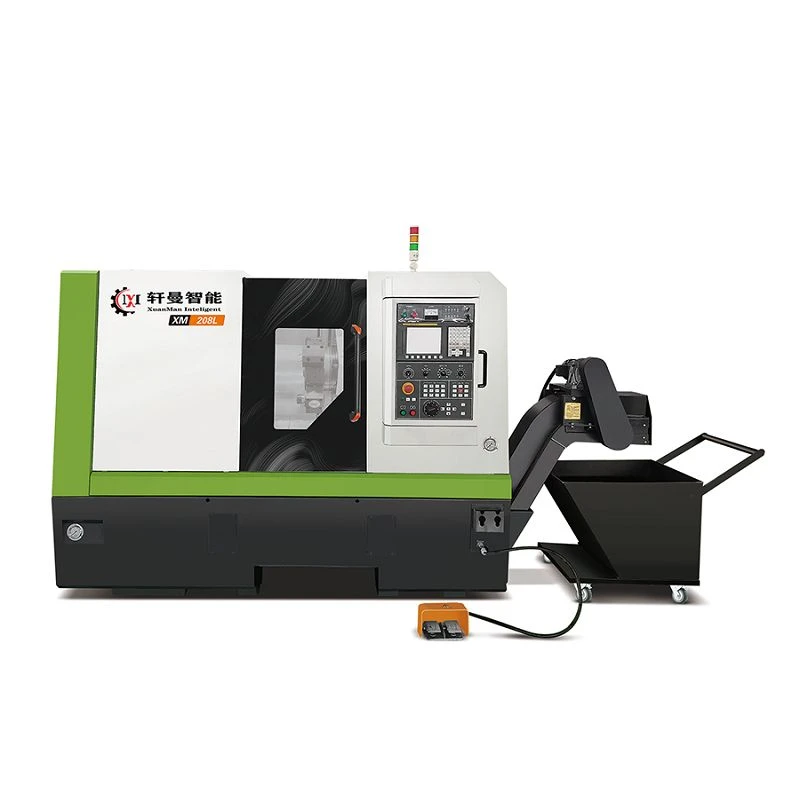

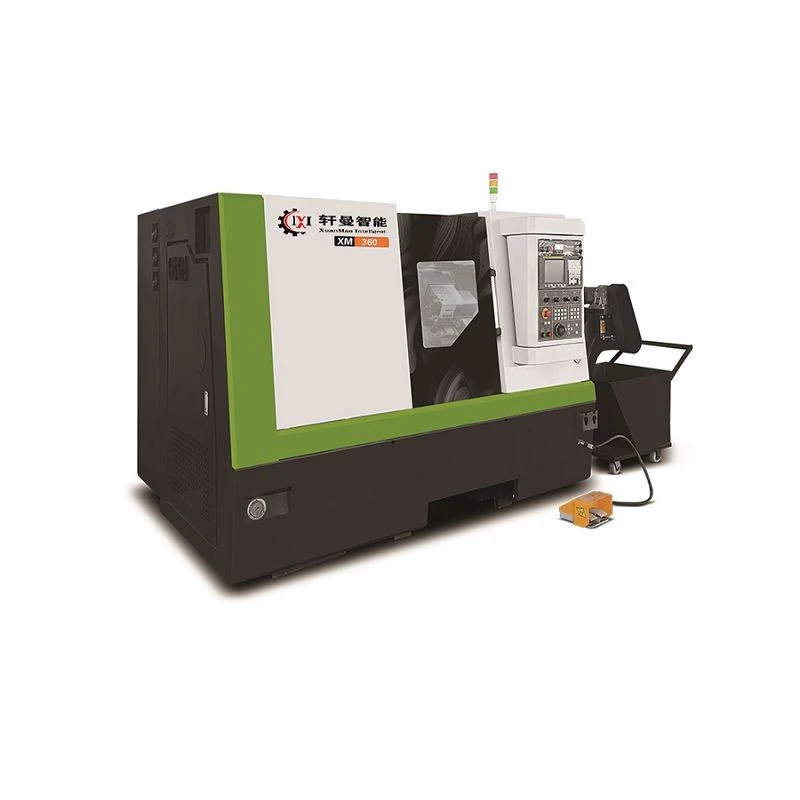

◆ Introducción del producto

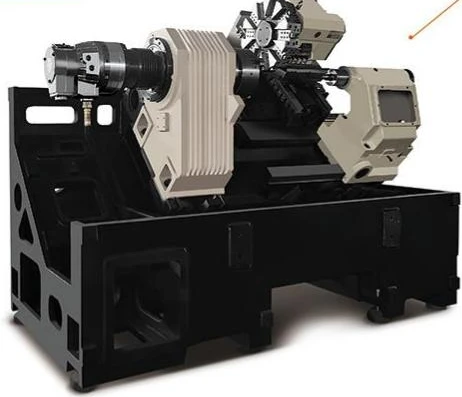

Estructura rígida integrada
Construido con una base inclinada integral de hierro fundido (mesa y base integradas), este torno ofrece una amortiguación de vibraciones excepcional y una alta rigidez estructural general, lo que garantiza estabilidad durante operaciones de trabajo pesado-.
Mecanizado de alta-velocidad y alta-precisión
Equipada con un husillo tipo buje- premium fabricado en Taiwán-fabricado en Taiwán, la máquina alcanza una velocidad máxima de 4500 RPM. Su alta precisión y rendimiento suave lo convierten en la opción ideal para mecanizado de alta-velocidad y piezas que requieren acabados superficiales superiores.
Ingeniería de precisión y eliminación de errores
La máquina cuenta con rieles guía dobles-de alta resistencia que logran un espacio libre cero y un soporte de carga- omnidireccional. Combinado con husillos de bolas de alta-precisión, elimina los errores causados por la expansión térmica o el desgaste-a largo plazo, lo que garantiza una precisión constante y un movimiento robusto.
Control CNC de alto-rendimiento
Compatible con sistemas CNC de clase mundial-, incluidos FANUC (Japón), Syntec 22TA (Taiwán), KND y GSK. Además de la interfaz estándar RS-232, admite Ethernet de 10/100 Mbps e interfaces de tarjetas CF intercambiables en caliente para una rápida transmisión de programas.
Mantenimiento optimizado y eliminación de virutas
El diseño de la máquina está diseñado específicamente para un mantenimiento diario conveniente y una evacuación de viruta eficiente y sin obstáculos, lo que reduce el tiempo de inactividad.
Estabilidad de mecanizado superior
Impulsado por servomotores de CA de alto-rendimiento en todos los modelos, el torno ofrece estabilidad mejorada, precisión de indexación precisa y carga minimizada en las herramientas de corte.
◆ Características técnicas clave
- Huso:Husillo tipo buje de Taiwán-para alta velocidad y funcionamiento suave.
- Velocidad de avance rápido (X/Z):24/24 m/min
- Carrera del eje Z-:400 milímetros
- X-Recorrido del eje:150 + 20 milímetros
Configuración estándar
- Sistema CNC
- Rieles guía rígidos de servicio pesado-eje X/Z-
- Conjunto de husillo integral
- Torreta de herramientas hidráulica
- Sistema de lubricación centralizado automático.
- sistema hidráulico
- Cubierta protectora completamente cerrada
- Sistema de fluido de corte (incluyendo bomba de agua y tanque de agua)
- Intercambiador de calor de armario eléctrico
- Transportador automático de virutas de placa de cadena
- Cilindro hidráulico
- Lámpara de trabajo y lámpara de advertencia de tres-colores
- Pernos y almohadillas de ajuste horizontal
- Accesorios estándar
- Contrapunto hidráulico
- Portaherramientas de mandrinado
◆ modelo
|
Artículo/Modelo |
Unidad |
XM-208 |
XM-208L |
XM-260 |
XM-360 |
Observaciones |
|
Rango de procesamiento |
||||||
|
Máx. diámetro de giro sobre la cama |
milímetros |
Ø535 |
Ø535 |
Ø600 |
Ø700 |
|
|
Máx. diámetro de giro |
milímetros |
Ø300 |
Ø300 |
Ø350 |
Ø450 |
|
|
Máx. diámetro de giro sobre el sillín |
milímetros |
Ø300 |
Ø300 |
Ø350 |
Ø450 |
|
|
Carrera del eje Z- |
milímetros |
535 |
535 |
800 |
800 |
|
|
Carrera del eje X- |
milímetros |
150+20 |
150+20 |
175+40 |
225+40 |
|
|
Huso |
||||||
|
Motor de husillo (continuo/30min) |
kilovatios |
11/15 |
11/15 |
15/22 |
22/30 |
|
|
Máx. velocidad del husillo |
rpm |
4200 |
4200 |
3000 |
3000 |
|
|
Orificio cónico interior del husillo |
- |
Métrica 100 |
Métrica 100 |
Métrica 100 |
Métrica 100 |
|
|
Nariz del husillo |
- |
A2-6 |
A2-6 |
A2-8 |
A2-8 |
|
|
Eje a través del-diámetro del orificio |
milímetros |
Ø52 |
Ø52 |
Ø76 |
Ø76 |
|
|
Alimentar |
||||||
|
Velocidad de avance rápido X/Z |
m/min |
20/20 |
24/24 |
20/20 |
20/20 |
|
|
Rieles guía |
- |
carril duro |
carril lineal de 35 rodillos |
carril duro |
carril duro |
|
|
Servomotor X/Z |
N.m |
11.5/11.5 |
11.5/11.5 |
23/23 |
23/23 |
|
|
Torreta |
||||||
|
Número de estaciones de herramientas |
No. |
8/12 |
8/12 |
8/12 |
8/12 |
|
|
Tamaño de herramienta OD estándar |
milímetros |
25*25 |
25*25 |
32*32 |
32*32 |
|
|
Tamaño de la herramienta de identificación |
milímetros |
32 |
32 |
40 |
40 |
|
|
Precisión de posicionamiento de repetición de torreta |
milímetros |
0.003 |
0.003 |
0.003 |
0.003 |
|
|
Cambio de herramienta y tiempo de sujeción (herramientas adyacentes) |
s |
1.2 |
1.2 |
1.2 |
1.2 |
|
|
Reprimición |
||||||
|
Cilindro y mandril |
pulgada |
Portabrocas de cilindro hueco de 8" (estándar) |
Portabrocas de cilindro hueco de 8" (estándar) |
Portabrocas de cilindro hueco de 10" (estándar) |
Portabrocas de cilindro hueco de 10" (estándar) |
|
|
Contrapunto |
||||||
|
Diámetro de la manga |
milímetros |
Ø80 |
Ø80 |
Ø80 |
Ø90 |
|
|
Trazo de manga |
milímetros |
90 |
90 |
90 |
90 |
|
|
Orificio cónico de la manga |
- |
Morse 4# |
Morse 4# |
Morse 5# |
Morse 5# |
|
|
Sistema hidráulico y de lubricación |
||||||
|
sistema hidráulico |
- |
P=7.0MPA, Q=40L/MIN |
P=7.0MPA, Q=40L/MIN |
P=7.0MPA, Q=50L/MIN |
P=7.0MPA, Q=50L/MIN |
|
|
Sistema de lubricación |
- |
P=0.8MPA, Q=150ML/MIN |
P=0.8MPA, Q=150ML/MIN |
P=0.8MPA, Q=150ML/MIN |
P=0.8MPA, Q=150ML/MIN |
|
|
Exactitud |
||||||
|
Precisión de posicionamiento X/Z |
milímetros |
0.005/0.005 |
0.005/0.005 |
0.005/0.005 |
0.005/0.005 |
|
|
Precisión de posicionamiento repetido X/Z |
milímetros |
0.003/±0.004 |
0.003/±0.004 |
0.003/±0.004 |
0.003/±0.004 |
|
|
Dimensiones totales (Ancho×Profundidad×Alto) |
milímetros |
3500×1800×1900 |
3500×1800×1900 |
3700×1750×2000 |
3700×1850×2150 |
|
|
Peso de la máquina |
kilos |
4800 |
4500 |
5350 |
5600 |
|
|
Artículo/Modelo |
Unidad |
XM-208 |
XM-208L |
XM-260 |
XM-360 |
Observaciones |
|
Rango de procesamiento |
||||||
◆ Servicio de empresa
Servicio de preventa-
Fabricamos máquinas herramienta y ofrecemos un conjunto completo de soluciones de tecnología de corte. Ofrecemos servicios integrales que incluyen selección de equipos, planificación de procesos, diseño de herramientas y diseño de líneas automáticas de mecanizado.
Servicio postventa-
Siguiendo el principio de que el cliente es lo primero, respondemos a las preguntas de los clientes y respondemos a las necesidades pos-ventas las 24 horas del día. Para problemas postventa-que no se puedan resolver por teléfono, confirmaremos la hora-de llegada al sitio para los clientes dentro de las 24 horas.
