◆ Descripción general del producto

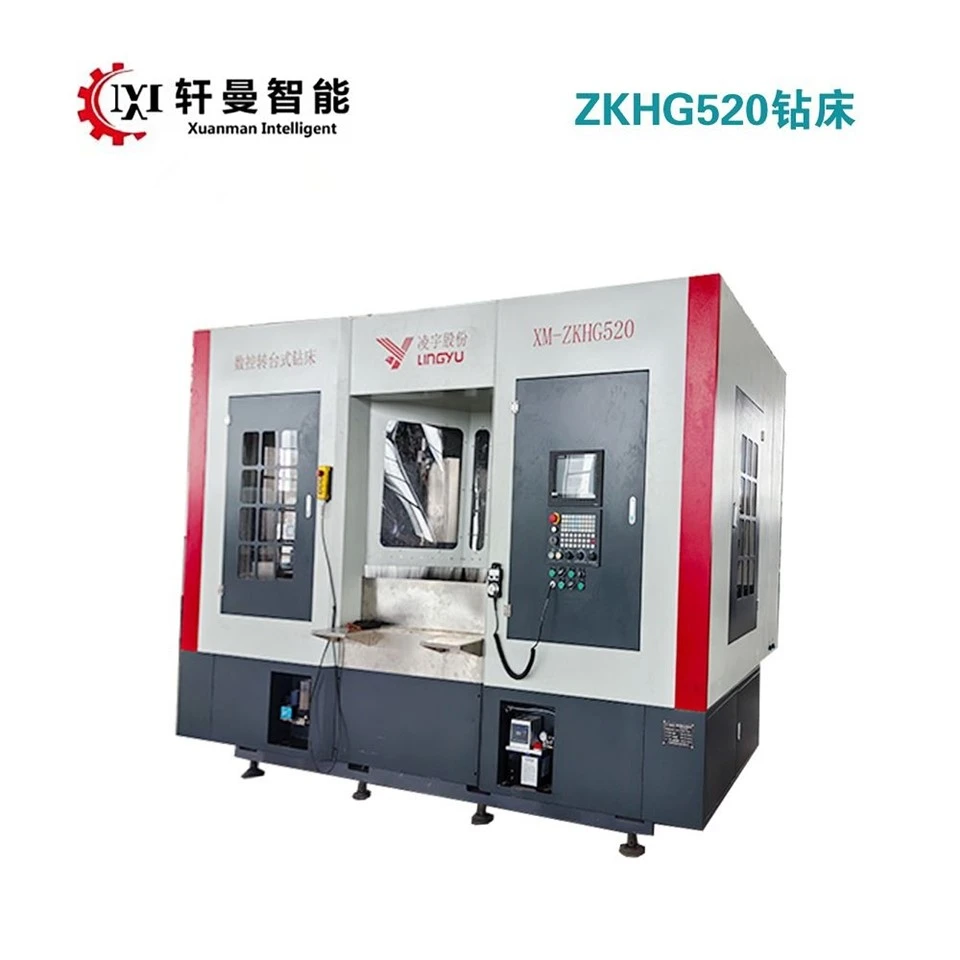

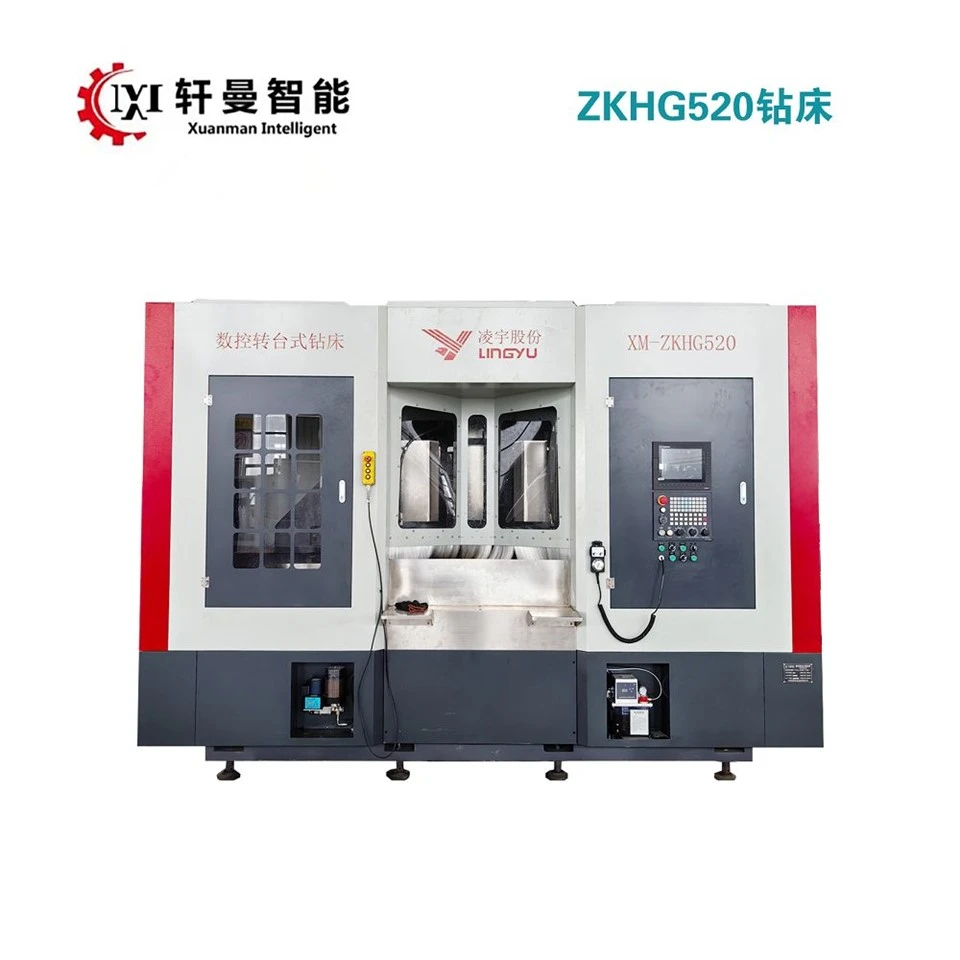

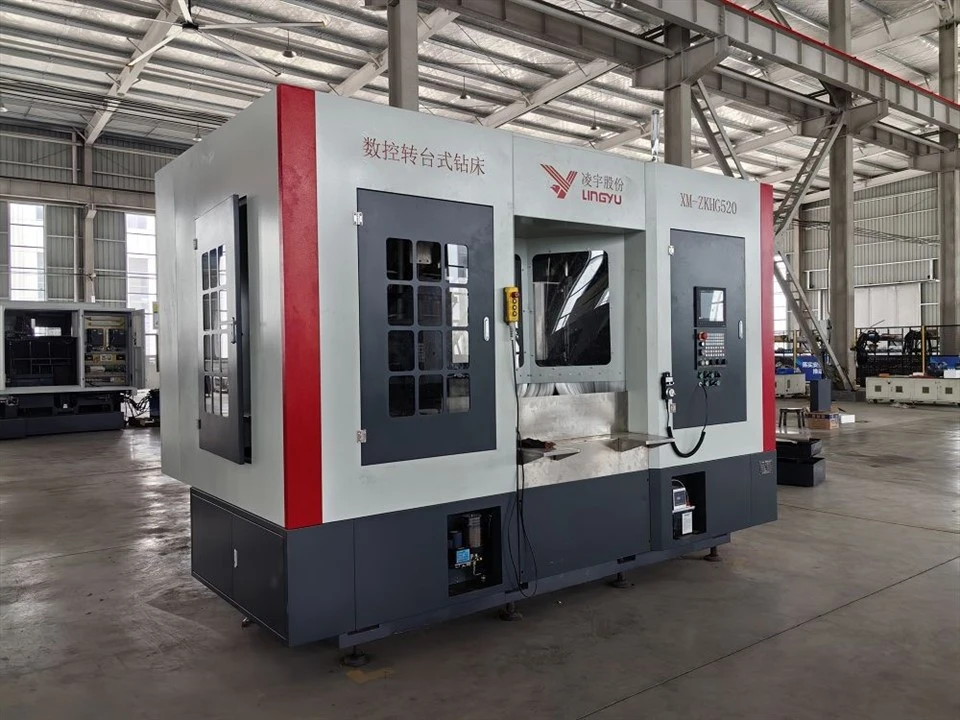

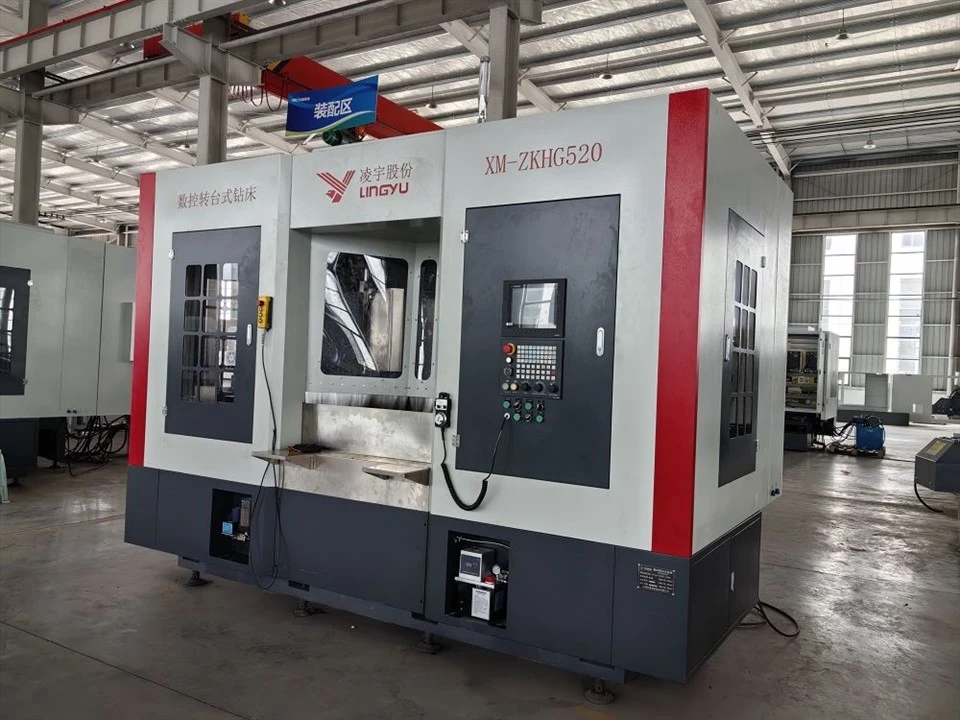

Diseñada específicamente para la perforación de precisión de componentes metálicos en forma de disco- y anillo-, esta máquina perforadora de alta-precisión ofrece una precisión de posicionamiento excepcional y un rendimiento de mecanizado estable. Capaz de manipular materiales con una dureza de hasta HRC35, está diseñado para operaciones estandarizadas y repetibles. Esto lo convierte en una solución ideal para la producción en volumen de piezas de trabajo pequeñas-y{7}}medianas que exigen estrictas tolerancias de ubicación y tamaño de orificio.
◆ Características clave
Indexación y posicionamiento precisos
Con una mesa giratoria de cuatro-estaciones impulsada por un sistema de indexación servo de alta-precisión, la máquina logra:
Precisión de posicionamiento repetido: menor o igual a 0,02 mm
Precisión de indexación: dentro de 1 minuto de arco
▲ Esta configuración garantiza una colocación uniforme de los orificios en todas las estaciones, lo que mejora significativamente la confiabilidad general del mecanizado.
Precisión de perforación estable
El husillo está diseñado para un descentramiento mínimo para mantener una calidad constante del orificio:
Desviación radial y axial del husillo: Menor o igual a 0,005 mm
Tolerancia de profundidad de perforación: menor o igual a 0,02 mm
Tolerancia de posición del agujero: menor o igual a 0,05 mm
▲ Estos estrictos parámetros garantizan que el equipo cumpla de manera confiable los requisitos estándar de mecanizado de precisión para componentes críticos.
Diseño de mesa de trabajo rígida
La mesa de trabajo está estrechamente integrada con el mecanismo de indexación para maximizar la rigidez estructural. Un diseño de superficie inclinada facilita la evacuación eficiente de virutas, evitando la acumulación de residuos que podrían comprometer la precisión. Además, los componentes clave de la transmisión están equipados con rodamientos de alta-precisión para soportar un funcionamiento estable-a largo plazo sin degradación de la precisión.
Estructura totalmente protegida
El gabinete eléctrico presenta un diseño -a prueba de polvo y humedad-, mientras que todas las guías y tornillos guía están completamente cerrados para evitar la contaminación. Un sistema de lubricación automática centralizada viene estándar, lo que reduce efectivamente el desgaste de los componentes, extiende la vida útil y mantiene el máximo rendimiento operativo.
Rango de procesamiento
- Tipo de pieza de trabajo: piezas metálicas en forma de disco- y anillo-
- Máx. Diámetro: 320 mm
- Rango de espesor: 4–40 mm
- Dureza del material: menor o igual a HRC35
- Tipo de procesamiento: perforación de posicionamiento de alta-precisión
Parámetros técnicos
- Precisión de posicionamiento repetido: menor o igual a 0,02 mm
- Tolerancia de profundidad de perforación: menor o igual a 0,02 mm
- Tolerancia de posición del agujero: menor o igual a 0,05 mm
- Desviación del husillo: menor o igual a 0,005 mm
- Máx. diámetro de perforación: 20 mm
- Peso de la máquina: Aprox. 5 t
◆ Servicio y soporte
Servicio preventa-
El soporte incluye selección de equipos, personalización de procesos y planificación de líneas de producción para satisfacer diversos requisitos de fabricación.
Servicio postventa-
El soporte cuenta con un equipo de respuesta técnica las 24-horas. Si los problemas no se pueden resolver de forma remota, el horario del servicio en el sitio se confirmará de inmediato para garantizar un funcionamiento continuo.
♦ Esta máquina perforadora de alta-precisión ofrece una solución práctica y confiable para los fabricantes que buscan una precisión constante de los orificios en la producción por lotes-logrando el equilibrio perfecto entre precisión, durabilidad y simplicidad operativa.
