◆ Capacidades de mecanizado

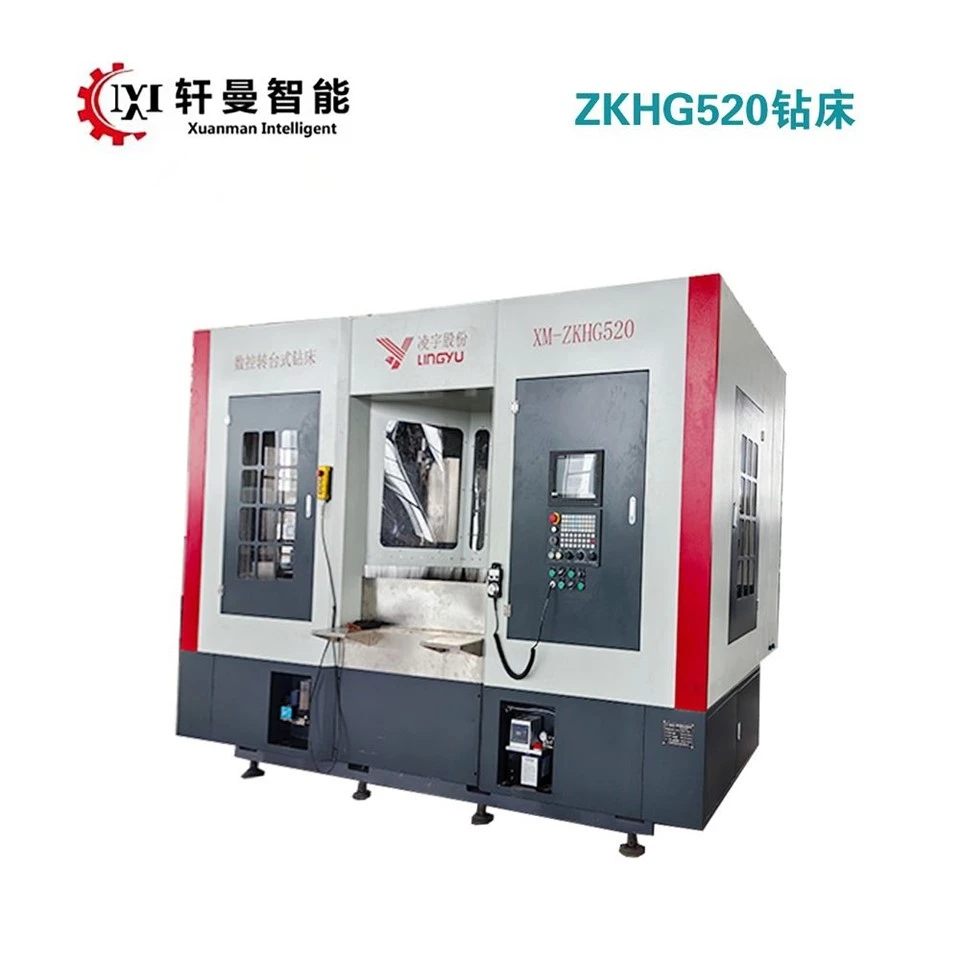

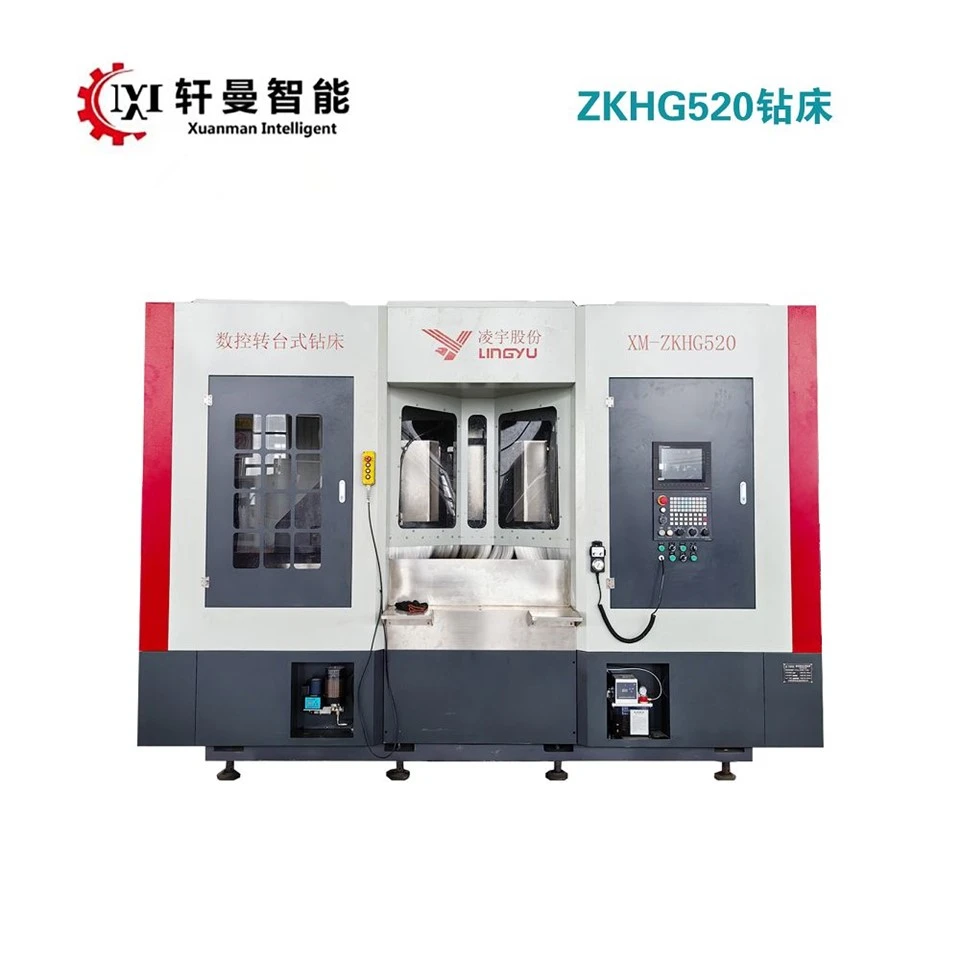

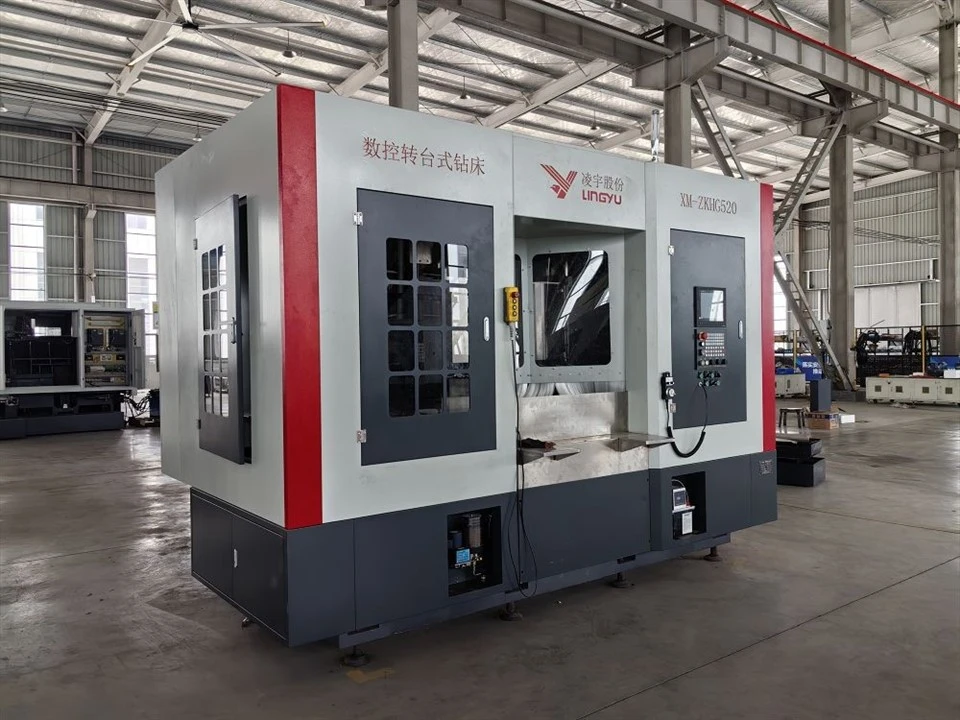

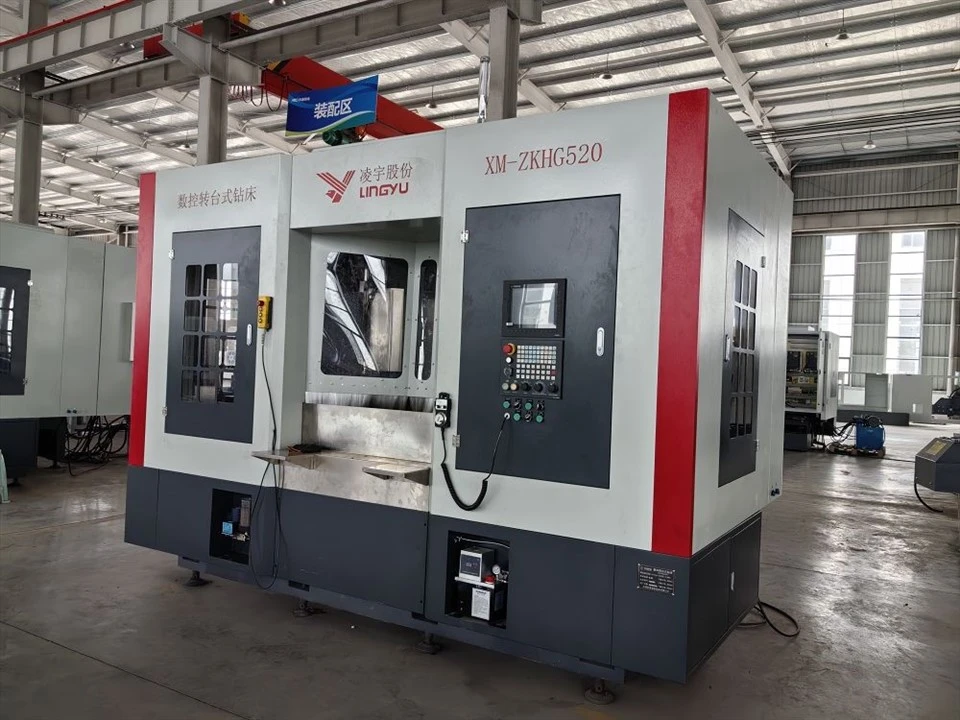

ElXM-ZKHG520es una máquina perforadora de mesa giratoria profesional diseñada específicamente para la perforación de alta-precisión de piezas metálicas. Diseñado para brindar estabilidad y alta eficiencia, es la solución ideal para los requisitos de perforación por lotes de componentes metálicos anulares y con forma de disco-.

Especificaciones de la pieza de trabajo:Diámetro exterior inferior o igual a 320 mm; Espesor 4–40 mm
Material de la pieza de trabajo:Varios metales
Dureza del material:Menor o igual a HRC35

◆ Precisión de mecanizado

(Nota: Estos valores representan la precisión de la pieza final, no solo la precisión mecánica de la máquina herramienta)

Tolerancia de profundidad de perforación:Menor o igual a 0,02 mm
Tolerancia de posición del agujero:Menor o igual a 0,05 mm

◆ Características funcionales

3.1 Unidad principal de potencia

Equipado con unhusillo HSKcon una velocidad máxima de 1500 r/min. La unidad está completamente integrada con el sistema de control y admiteCambio automático de herramientas (ATC).
SoportesA través del-refrigerante del husillo (TSC)y está equipado con pinzas de bloqueo de agua ER-diseñadas específicamente para brocas de refrigeración interna-.

3.2 Sistema de mesa de trabajo

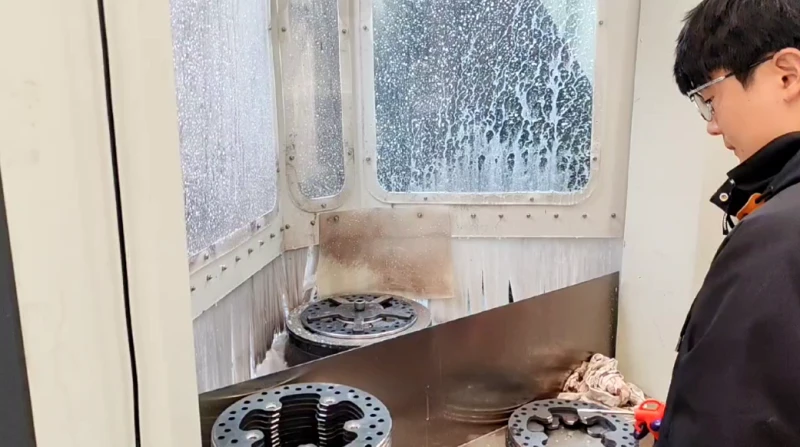

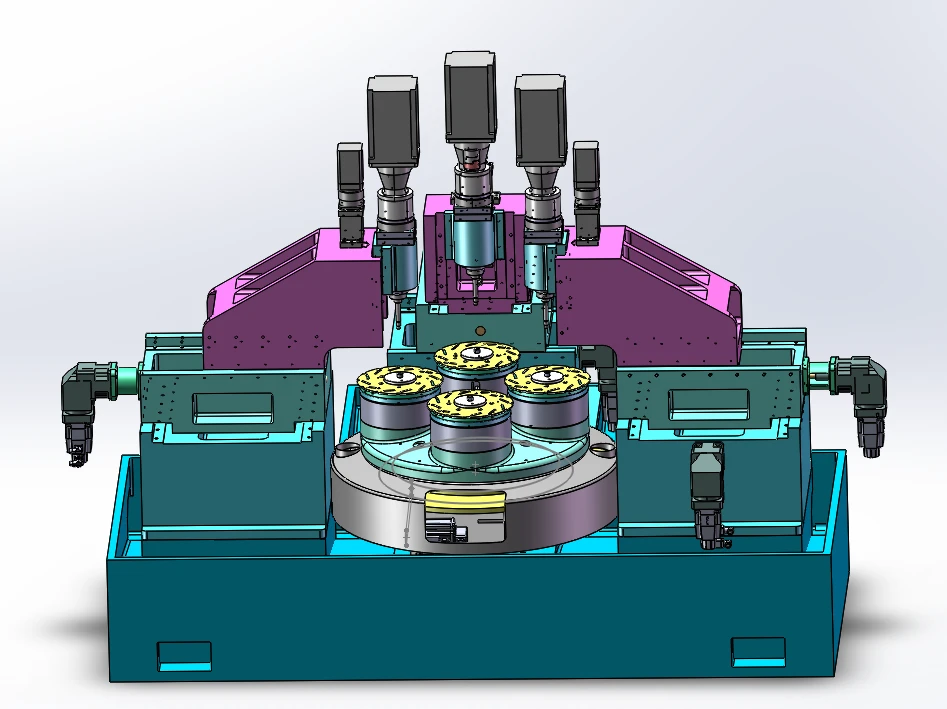

Utiliza unEstructura rotativa de 4 estaciones.impulsado por una alta-precisiónservo indexador (divisor)para garantizar una precisión de posicionamiento repetida excepcional. La velocidad de rotación es totalmente ajustable hasta 100 r/min.
La superficie de la mesa de trabajo presenta unadiseño inclinadoIntegrado con un sistema de lavado para eliminar eficazmente las virutas de metal residuales.
La mesa de trabajo se ajusta-con precisión al indexador para garantizar la máxima rigidez estructural durante la operación.

3.3 Revista de herramientas

Características3 estaciones, cada uno equipado con4 posiciones de herramientas. Admite carga/descarga de herramientas independientes a través de configuraciones de sistema separadas.
Diseñado para lograr un mantenimiento eficiente: una vez que una herramienta alcanza su límite de desgaste, el cargador puede girar la herramienta hacia la parte delantera de la máquina para facilitar su reemplazo.

3.4 Sistema y protección

Sistema de control:Adopta elKND K2000MxF3iSistema con clasificación de impermeabilidad IP54, que proporciona una protección eficaz contra la niebla de agua. Incluye un puerto de comunicación dedicado para una fácil expansión con manipuladores robóticos.
Gabinete eléctrico:Diseño totalmente resistente al polvo y a la humedad-.
Lubricación:Equipado con unsistema de lubricación automática centralizadaque se activa inmediatamente al arrancar la máquina.
Protección Mecánica:Protección contra el polvo de alto-grado para todos los husillos de bolas y rieles guía.
Automatización:Totalmente compatible con carga y descarga automática mediante manipuladores robóticos.

◆ Estructura de la máquina, principales indicadores técnicos y configuración.

4.1 Principales indicadores técnicos de diseño y precisión

NO.	Artículo de diseño	Parámetro	Unidad	Observaciones
1	Máx. diámetro exterior de la pieza de trabajo	320	milímetros	-
2	Máx. altura de la pieza de trabajo	40	milímetros	-
3	Máx. velocidad del cabezal de potencia	1500	rpm	-
4	Velocidad de elevación del cabezal de potencia	1000	mm/min	-
5	Máx. velocidad de la estación	100	rpm	-
6	Máx. diámetro de la broca	20	milímetros	-
7	Potencia total de la máquina	16	kilovatios	-
8	Dimensiones generales	2700×2000×2200	milímetros	-
9	Peso total de la máquina	≈5	T	-

NO.	Artículo de precisión estática	Parámetro	Unidad	Observaciones
1	Repita la precisión de posicionamiento de cada estación.	Menor o igual a 0,02	milímetros	-
2	Precisión de indexación de 4 estaciones.	Menor o igual a 1	arco mínimo	-
3	Desviación circular del cabezal de potencia	Menor o igual a 0,005	milímetros	-
4	Cara de agotamiento del cabezal de potencia	Menor o igual a 0,005	milímetros	-

◆ Configuración del componente principal

NO.	Nombre	Cantidad	Unidad	Marca	Especificación y modelo	Observaciones
1	Rodamientos (varios tipos)	1	colocar	Instituto de Investigación de Rodamientos de Luoyang (ZYS)	-	-
2	sistema de control cnc	1	colocar	KND	K2000MxF3i	-
3	módulo PLC	4	conjuntos	KND	-	-
4	servomotor	14	conjuntos	KND	-	-
5	servocontrolador	14	conjuntos	KND	-	-
